1. 产品特性

1.1 描述

TG7100B 是一款超低功耗物联网蓝牙无线通信芯片，搭载 32 位 RISC CPU，配备 512KB Flash 及 138KB SRAM，具有超低功耗、高性能和 无线多模的特点;同时，TG7100B 的丰富外设集成及简单外围电路设 计也为客户带来低成本的优势。

本 TG_B_7101 模块基于 TG7100B，支持天猫精灵蓝牙 Mesh 协议，同 时提供了包括 UART、PWM、ADC、I2C、SPI、GPIO 等丰富的硬件 接口，助力方案商更简单、快速的进行产品开发。

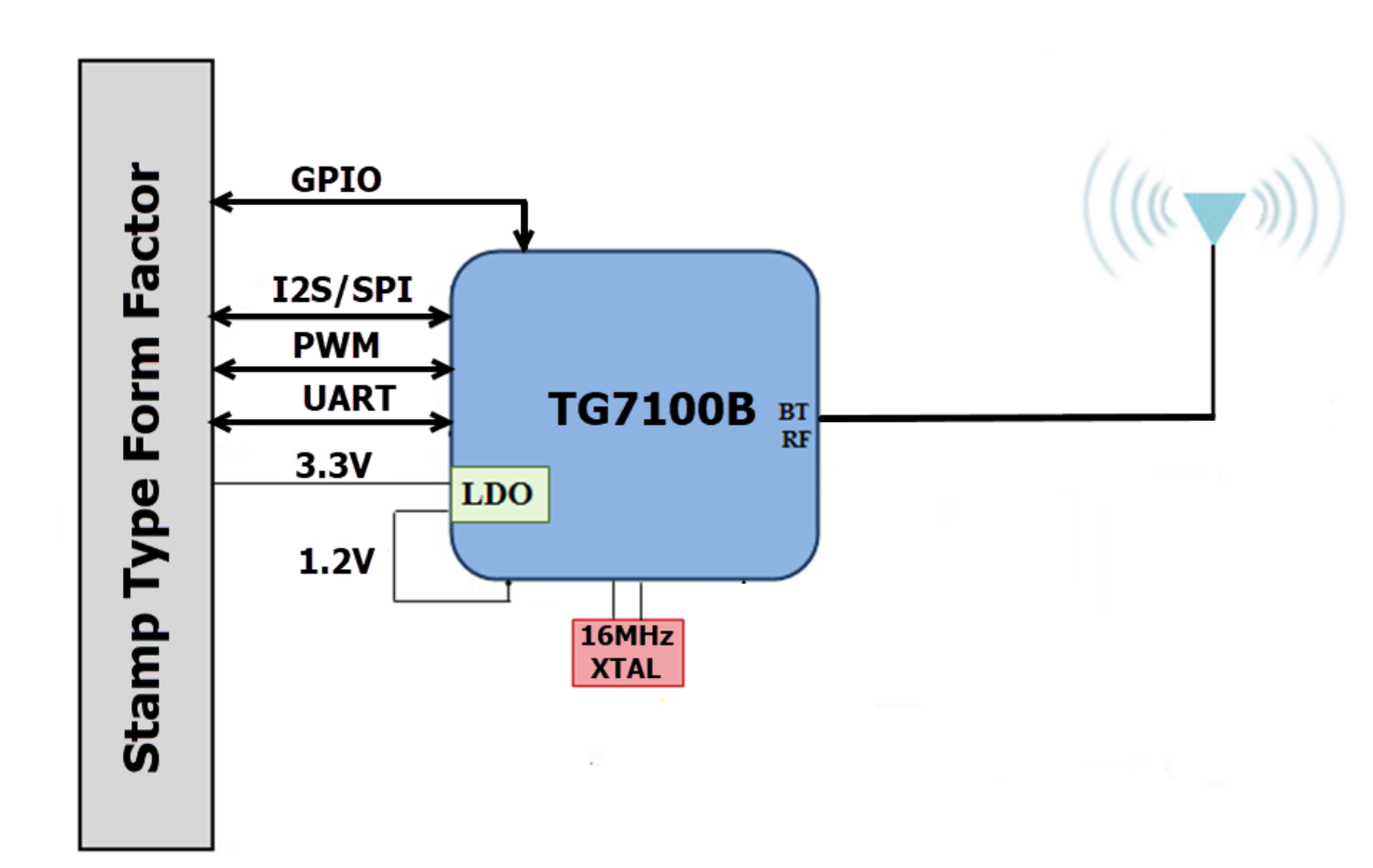

1.2 模块方块图

2. 应用场景

 智能照明

 智能开关

 智能插座

 智能晾衣架

 智能窗帘

 健康传感器

3. 模组规格

TG_B_7101ALI BLE Mesh Function

标准：Bluetooth 5.0

通信串口：UART

蓝牙 PHY 传输率：1 Mbps, 2Mbps

调制：GFSK

频率范围 ：2.412~2.462 GHz

操作信道：0～39

传输功率：0 ≤ Output Power ≤ +10dBm; Class I Device

接收灵敏度：<0.1%BLE 1M at -94dBm

天线型式：PCB 板载天线

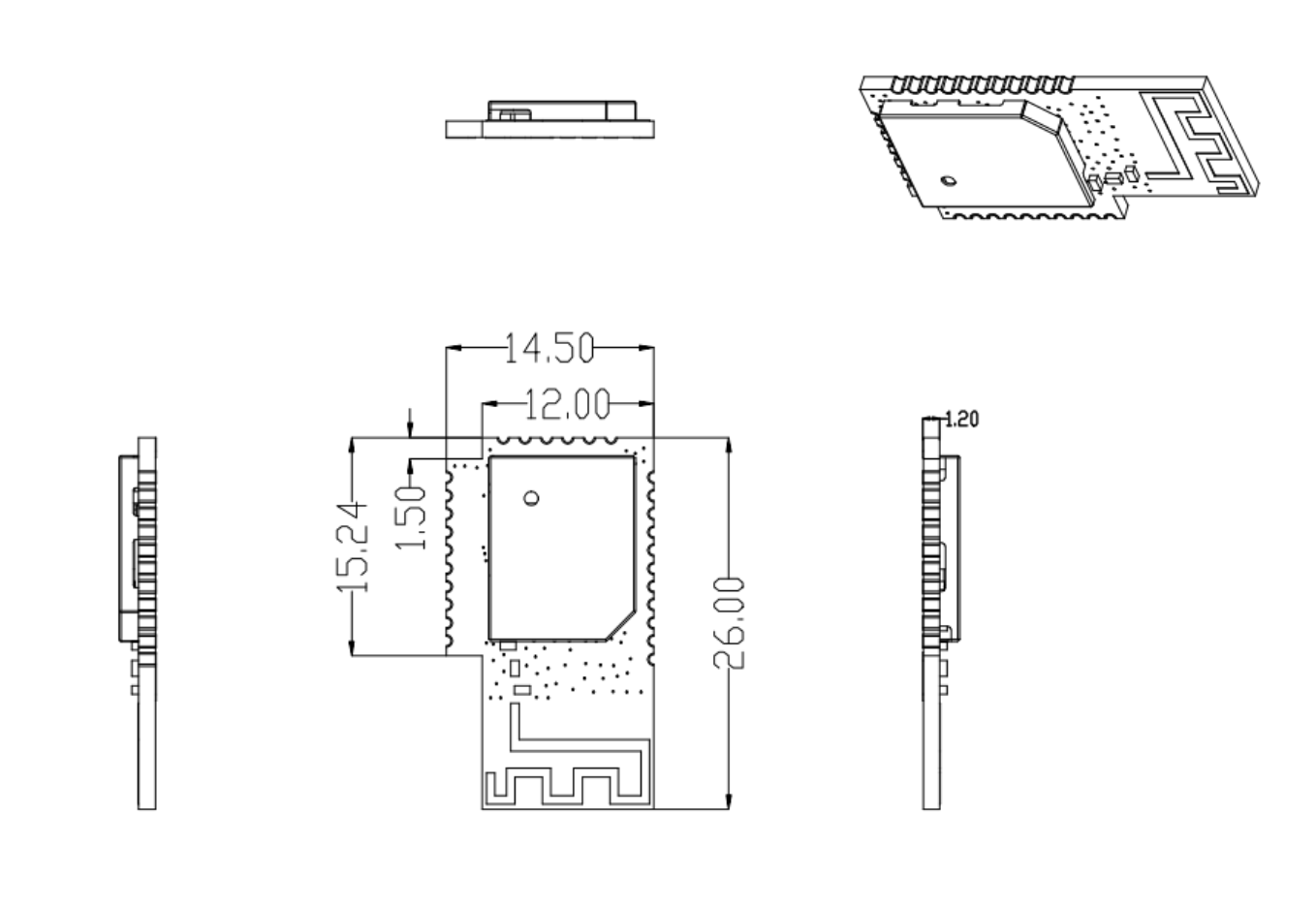

4. 模块尺寸
